1、定子鐵心
作用:電機磁路的一部分,并在其上放置定子繞組。
構造:定子鐵心一般由0.35~0.5毫米厚表面具有絕緣層的硅鋼片沖制、疊壓而成,在鐵心的內圓沖有均勻分布的槽,用以嵌放定子繞組。
定子鐵心槽型可分為半閉口型槽、半開口型槽、開口型槽。
2、定子繞組
作用:是電動機的電路部分,通入三相交流電,產生旋轉磁場。
構造:由三個在空間互隔120°電角度、對稱排列的結構完全相同繞組連接而成,這些繞組的各個線圈按一定規律分別嵌放在定子各槽內。
定子繞組的主要絕緣項目有對地絕緣、相間絕緣、匝間絕緣。
3、機座
作用:固定定子鐵心與前后端蓋以支撐轉子,并起防護、散熱等作用。
構造:機座通常為鑄鐵件,大型異步電動機機座一般用鋼板焊成,微型電動機的機座采用鑄鋁件。封閉式電機的機座外面有散熱筋以增加散熱面積,防護式電機的機座兩端端蓋開有通風孔,使電動機內外的空氣可直接對流,以利于散熱。

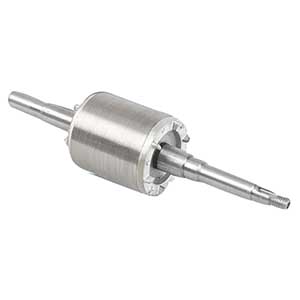

4、三相異步電動機的轉子鐵心
作用:作為電機磁路的一部分以及在鐵心槽內放置轉子繞組。
構造:所用材料與定子一樣,由0.5毫米厚的硅鋼片沖制、疊壓而成,硅鋼片外圓沖有均勻分布的孔,用來安置轉子繞組。通常用定子鐵心沖落后的硅鋼片內圓來沖制轉子鐵心。一般小型異步電動機的轉子鐵心直接壓裝在轉軸上,大、中型異步電動機(轉子直徑在300~400毫米以上)的轉子鐵心則借助與轉子支架壓在轉軸上。
5、三相異步電動機的轉子繞組
作用:切割定子旋轉磁場產生感應電動勢及電流,并形成電磁轉矩而使電動機旋轉。
構造:分為鼠籠式轉子和繞線式轉子。
