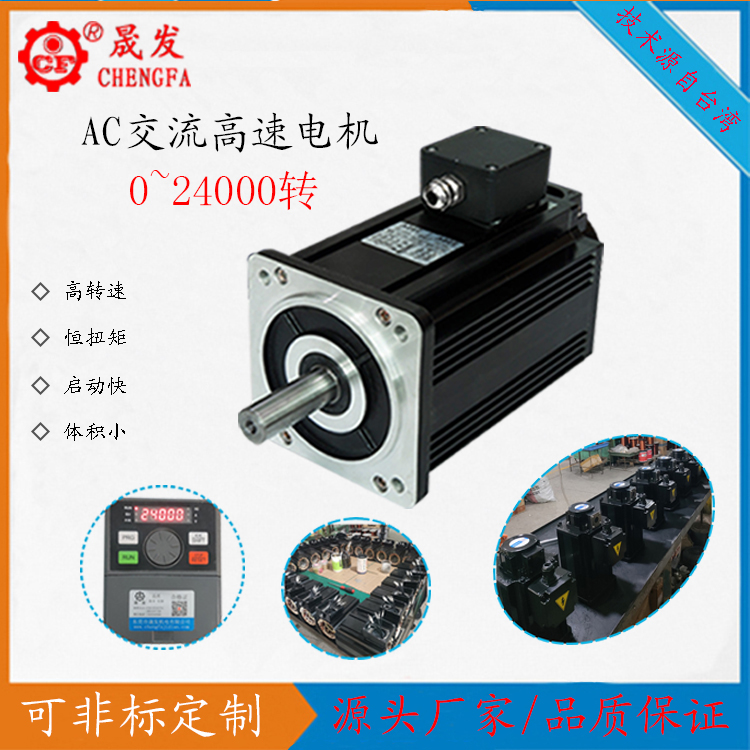

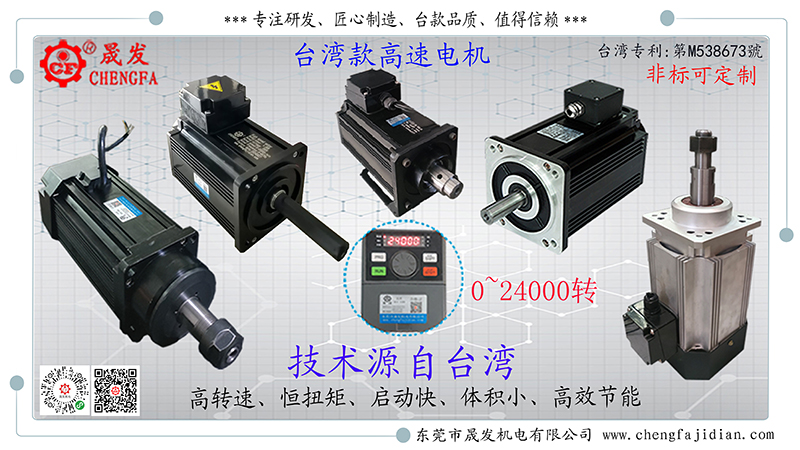

高速電機俗稱特殊電機、特殊三相異步電機，電機優點是高轉速，高速電機的轉速通常在3000轉/分及以上、高速電機具有：1）設計角度不同，高速電機的轉子直徑小長度大；2）由于轉速高，所以高速電機功率密度高，而體積遠小于低速電機，可以有效的節約材料；3）效率不同、高速電機與原動機相連，取消了傳統的減速機構，傳動效率高，噪音小等特性。

一、電機扭矩和計算

電機扭矩計算公式是 T=9549 * P / n 。T是扭矩，單位N?m，P是輸出功率，單位KW，n是電機轉速，單位r/min。

P、 n都是電機的額定值，T是電機的額定轉矩；

二、高速電機性能設計介紹：

高速電機設計極數為4極，VF曲線控制模式；

型號功率：0.75KW、1.5KW、2.2KW、3KW、4KW、5KW、7.5WK、11KW、15KW、18.5KW、22KW、30KW

額定轉速：G高轉速0~10000r/Min、TG特高轉速0~24000r/Min

輸出軸：φ19mm~42mm

輸入電源類型： 三相AC380V

額定頻率：200Hz或以上，最高頻率為800Hz

安裝方式：安裝方便簡易，且牢固，運行更平穩

包裝方式：紙箱、木箱

電機特性：1、 無磁性、無碳刷、與直流電機結構大不一致； 2）、高轉速,轉速為0~24000轉/分鐘不等； 低噪音；恒扭矩，瞬啟、瞬停，精準定位；  3）、體積小、高能效，體積是普通電機的1/3相當； 4）、其他或根據用戶運用場景情況需要，指導定制。

電機調試：在變頻器中的電機參數中，先將電機的額定頻率設為200Hz，額定轉速是6000r/min、或?qū)㈦姍C的額定頻率設為400Hz，額定轉速為12000r/min，或逐步多次反復設定，測出電機的實際數據

三、高速電機技術參數

?190x190mm

█型號/性能

外形尺寸：
