高速電機俗稱特殊電機、特殊三相異步電機,電機優點是高轉速,高速電機的轉速通常在3000轉/分及以上、高速電機具有:1)設計角度不同,高速電機的轉子直徑小長度大;2)由于轉速高,所以高速電機功率密度高,而體積遠小于低速電機,可以有效的節約材料;3)效率不同、高速電機與原動機相連,取消了傳統的減速機構,傳動效率高,噪音小等特性。
電機扭矩計算公式是 T=9549 * P / n 。T是扭矩,單位N?m,P是輸出功率,單位KW,n是電機轉速,單位r/min。
P、 n都是電機的額定值,T是電機的額定轉矩;
二、高速電機性能設計介紹:
高速電機設計極數為4極,VF曲線控制模式;
型號功率:0.75KW、1.5KW、2.2KW、3KW、4KW、5KW、7.5WK、11KW、15KW、18.5KW、22KW、30KW
額定轉速:G高轉速0~10000r/Min、TG特高轉速0~24000r/Min
輸出軸:φ19mm~42mm
輸入電源類型: 三相AC380V
額定頻率:200Hz或以上,最高頻率為800Hz
安裝方式:安裝方便簡易,且牢固,運行更平穩
包裝方式:紙箱、木箱
電機特性:1、 無磁性、無碳刷、與直流電機結構大不一致; 2)、高轉速,轉速為0~24000轉/分鐘不等; 低噪音;恒扭矩,瞬啟、瞬停,精準定位; 3)、體積小、高能效,體積是普通電機的1/3相當; 4)、其他或根據用戶運用場景情況需要,指導定制。
電機調試:在變頻器中的電機參數中,先將電機的額定頻率設為200Hz,額定轉速是6000r/min、或?qū)㈦姍C的額定頻率設為400Hz,額定轉速為12000r/min,或逐步多次反復設定,測出電機的實際數據
三、高速電機技術參數
□180x180mm
█型號/性能
型 號 |
輸出功率 KW |
電壓 V |
頻率 Hz |
電流 A |
額定轉速r/min |
重量 Kg |
圓軸/鍵槽軸 |
||||||
CFSL-055 |
5.5 |
380 |
500 |
11.5 |
0~10000 |
21.8 |
CFSL-055(超高速) |
5.5 |
380 |
500 |
11.5 |
0~15000 |
21.8 |
CFSL-075 |
7.5 |
380 |
500 |
14.3 |
0~10000 |
24.1 |
CFSLS-075(超高速) |
7.5 |
380 |
500 |
14.3 |
0~15000 |
24.1 |
CFSL-110 |
11 |
380 |
500 |
20.5 |
0~10000 |
26.6 |
CFSLS-110(超高速) |
11 |
380 |
500 |
20.5 |
0~15000 |
26.6 |

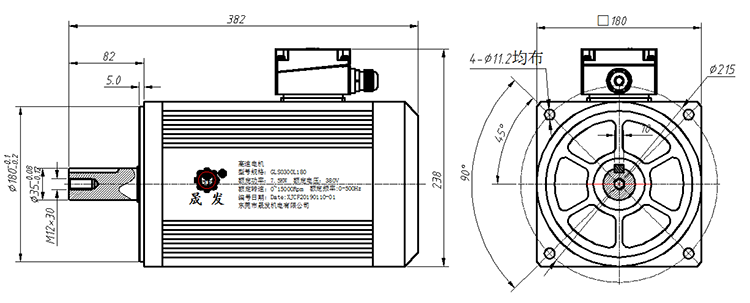

外形尺寸:
特別說明:180*180框標準出軸φ35mm,可定制φ38mm
